陶瓷天線

發布人：admin　　發布時間：2018年09月26日

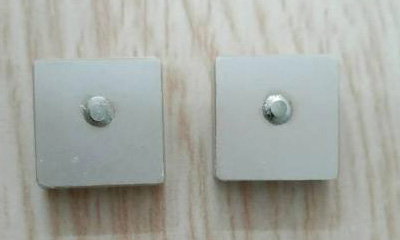

K20 25x25x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入/ 偏心饋入
25	25	4/2	中心饋入/ 偏心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+5.0dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	25MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	0±10 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

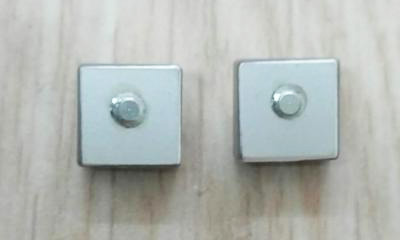

K36 20x20x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入
20	20	4/2	中心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+4.5dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	20MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	0±10 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

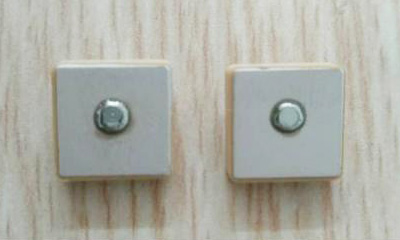

K45 18x18x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入
18	18	4/2	中心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+4.5dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	15MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	0±10 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

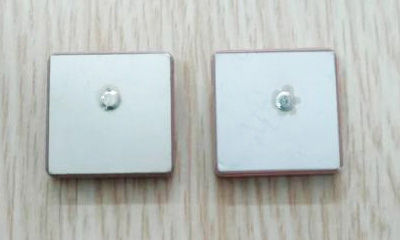

K66 15x15x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入
15	15	4/2	中心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+1.5dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	8MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	-10~+25 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

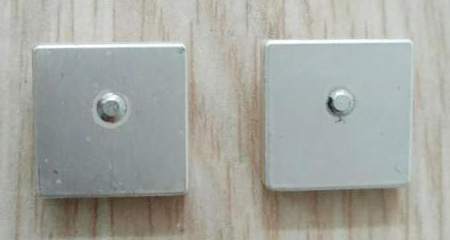

K90 12x12x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入
12	12	4/2	中心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+1.5dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	8MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	0±10 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

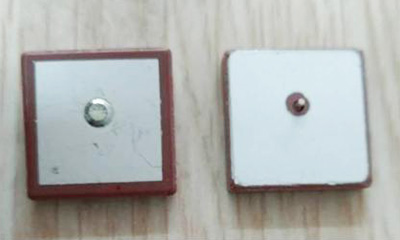

K145 10x10x4 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	中心饋入
10	10	4/2	中心饋入

1. 應用：

航模、機器人，車載定位，各類手持定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+1.0dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	8MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	+10~+50 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃

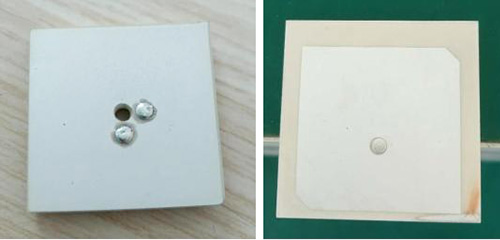

氧化鋁 35x35x5 陶瓷天線

元件尺寸（單位：mm）			饋電方式
長	寬	厚度	單饋/雙饋
35	35	5	單饋/雙饋

1. 應用：

航模、機器人，各類定位追蹤設備

2、主要性能參數：

NO.	項目	特性
1	中心頻率	1575.42±3MHz
2	增益	+5.0dBi typical.
3	軸比	5.0Max
4	回?fù)p	-15dB min.
5	帶寬	30MHz typical.
6	特性阻抗	50Ω
7	頻率溫度系數	0±10 ppm/℃
8	極化方式	RHCP
9	工作溫度	-40~+85℃
