超聲傳感器系列陶瓷

發布人：admin　　發布時間：2018年09月26日

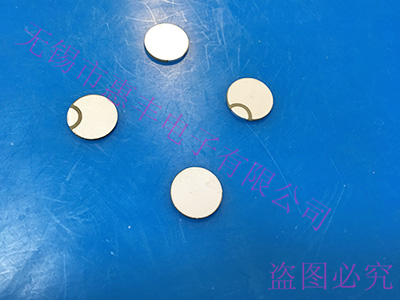

L1,Φ9.2x3.0單側卷

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ9.2	-	3.0

1、應用：

溫度穩定性好，靈敏度高。廣泛應用于超聲波傳感器流量計等。

2、主要性能參數：

2.1   厚度頻率:     Fst=225KHz
2.2   靜態電容:     CT=380pF±12.5%
2.3   誘電損失:     tanδ=max.2.0%
2.4   機電耦合系數：Kp≥0.60
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

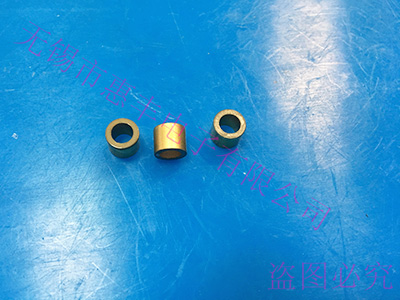

P33,Φ7.1xΦ4.6x6.0軸向極化鍍金圓管

元件尺寸（單位：mm）
外徑	內徑	高度
Φ7.1	Φ4.6	6.0

1、應用：

極化方向與電極面垂直，用于扭矩測量的傳感器。

2、主要性能參數：

2.1   頻率:         Fr=240KHz
2.2   靜態電容:     CT=1400pF±12.5%
2.3   誘電損失:     tanδ=max.2%
2.4   壓電應變常數：d33≥420P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

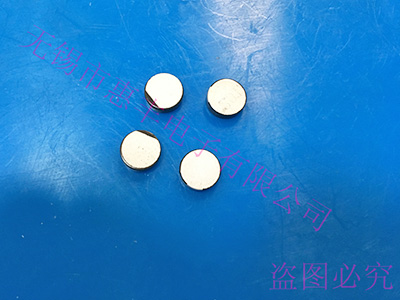

P33,Φ20x2M圓卷

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ20	-	1.0

1、應用：

溫度穩定性高，靈敏度高。廣泛應用于超聲檢測。

2、主要性能參數：

2.1   頻率:         Fst=2MHz
2.2   靜態電容:     CT=4600pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   壓電應變常數：d33≥450P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

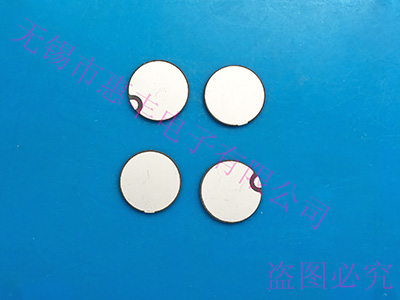

P44,Φ28x1M卷

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ28	-	2.0

1、應用：

廣泛應用于超聲檢測。

2、主要性能參數：

2.1   頻率:         Fst=1MHz
2.2   靜態電容:     CT=3800pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   壓電應變常數：d33≥310P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

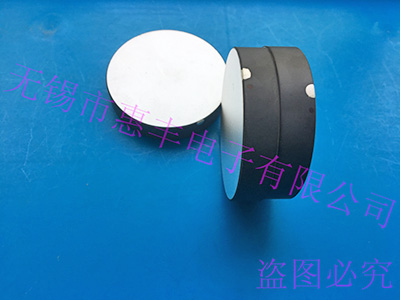

P44,Φ45x10雙側卷

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ45	-	10

1、應用：

廣泛應用于超聲波物料檢測等設備。

2、主要性能參數：

2.1   頻率:         Fst=215KHz
2.2   諧振阻抗:     Zrt=max. 6Ω
2.3   靜態電容:     CT=1950pF±12.5%
2.4   誘電損失:     tanδ=max.0.5%
2.5   壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

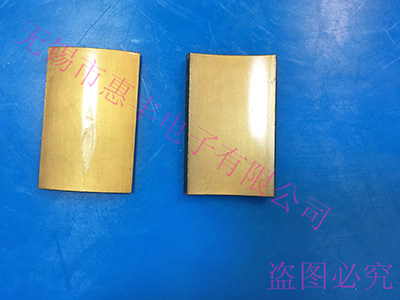

P48,Φ108xΦ100x56,九分之一圓管

元件尺寸（單位：mm）
外徑	內徑	長度	寬度
Φ108	Φ100	53	38.5

1、應用：

適用于大功率徑向發射拼裝換能器設備。

2、主要性能參數：

2.1   頻率:         Fst=506kHZ
2.2   靜態電容:     CT=5600pF±12.5%
2.3   誘電損失:     tanδ=max.2%
2.4   機電耦合系數：Kt≥0.44
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
