超聲美容、醫療系列陶瓷

發布人：admin　　發布時間：2018年09月26日

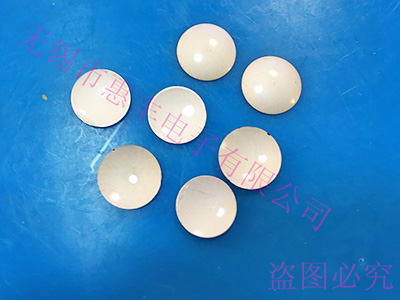

L1,Φ20x0.5SR20

元件尺寸（單位：mm）
外徑	內弧度	厚度
Φ20	R20	0.5

1、應用：

工作頻率在4MHz，屬于超聲波聚焦功率元件，適用于美容設備。

2、主要性能參數：

2.1   頻率:         Fst=4MHz
2.2   靜態電容:     CT=7.5nF±12.5%
2.3   誘電損失:     tanδ=max.0.8%
2.4   壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

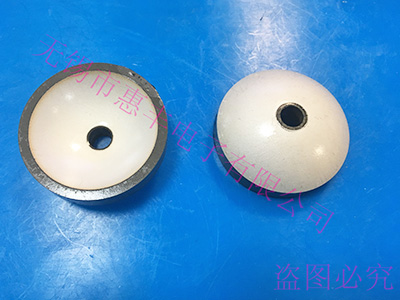

L1,Φ50Φ43.2xSR26x壁厚8.6中孔Φ8

元件尺寸（單位：mm）
外徑	內徑	內弧度	厚度	中孔
Φ50	Φ43.2	R26	8.6	Φ8

1、應用：

工作頻率250kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。

2、主要性能參數：

2.1   頻率:         Fr=250kHZ
2.2   靜態電容:     CT=3500pF±12.5%
2.3   誘電損失:     tanδ=max.0.8%
2.4   壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

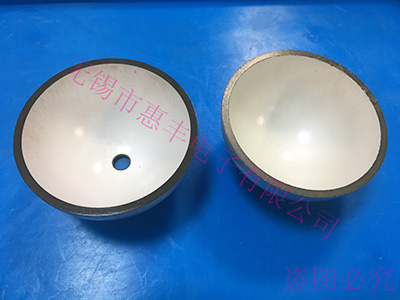

L1,Φ73壁厚3.0中孔Φ8半球殼

元件尺寸（單位：mm）
外徑	中孔	厚度
Φ73	Φ8	3.0

1、應用：

有兩個半球組裝成一個整球，主要應用于標準水聽器等。

2、主要性能參數：

2.1   頻率:         Fr=29kHZ
2.2   靜態電容:     CT=33nF±12.5%
2.3   誘電損失:     tanδ=max.0.8%
2.4   壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

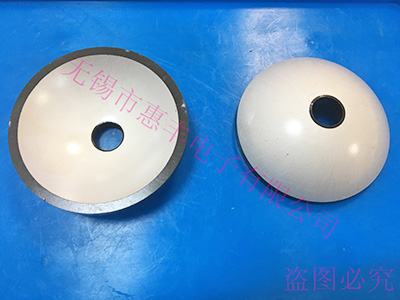

L1,Φ74.5Φ68.9xSR45x壁厚8中孔Φ8

元件尺寸（單位：mm）
外徑	內徑	內弧度	厚度	中孔
Φ74.5	Φ68.9	R45	8	Φ8

1、應用：

工作頻率250kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。

2、主要性能參數：

2.1   頻率:         Fr=250kHZ
2.2   靜態電容:     CT=7300pF±12.5%
2.3   誘電損失:     tanδ=max.0.8%
2.4   壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

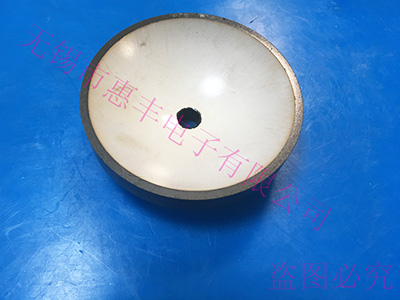

L1,Φ95Φ84.5xSR54x壁厚8.5中孔Φ17

元件尺寸（單位：mm）
外徑	內徑	內弧度	厚度	中孔
Φ95	Φ84.5	R54	8.5	Φ17

1、應用：

工作頻率260kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。

2、主要性能參數：

2.1   頻率:         Fr=260kHZ
2.2   靜態電容:     CT=14nF±12.5%
2.3   誘電損失:     tanδ=max.0.8%
2.4   壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

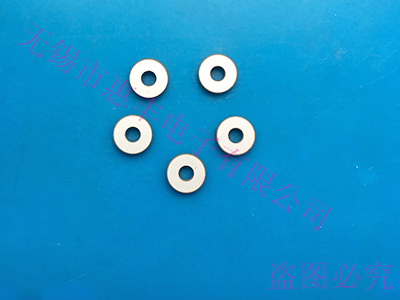

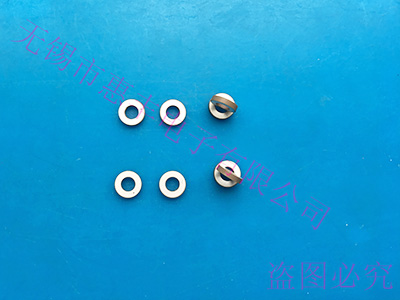

P81 Φ10xΦ5x2.0圓環

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ10	Φ5	2.0

1、應用：

適用于超聲換能器。

2、主要性能參數：

2.1   頻率:         Fr=149KHz
2.2   靜態電容:     CT=250pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   機電耦合系數：Kp≥0.365
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

P81 Φ16xΦ6x2.5圓環

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ16	Φ6	2.5

1、應用：

適用于超聲換能器，醫療設備。

2、主要性能參數：

2.1   頻率:         Fr=105-109KHz
2.2   靜態電容:     CT=625pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   機電耦合系數：Kp≥0.40
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

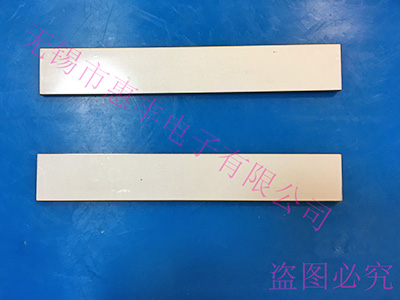

P81,160x25x4.93長條片

元件尺寸（單位：mm）
長度	寬度	厚度
160	25	4.93

1、應用：

適用于超聲波美容等設備。

2、主要性能參數：

2.1   頻率:         FS3=1401kHZ
2.2   靜態電容:     CT=7300pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   壓電應變常數：d33≥210P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

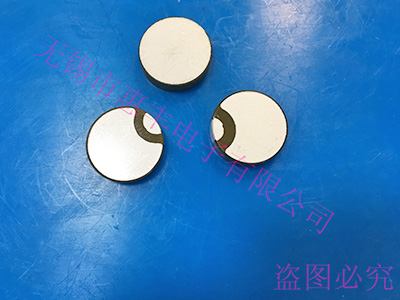

P81,Φ20x5.47卷邊

元件尺寸（單位：mm）
外徑	內徑	厚度
Φ20	-	5.47

1、應用：

適用于超聲波美容等設備。

2、主要性能參數：

2.1   頻率:         Fr=365KHz
2.2   靜態電容:     CT=500pF±12.5%
2.3   誘電損失:     tanδ=max.0.5%
2.4   壓電應變常數：d33≥190P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
